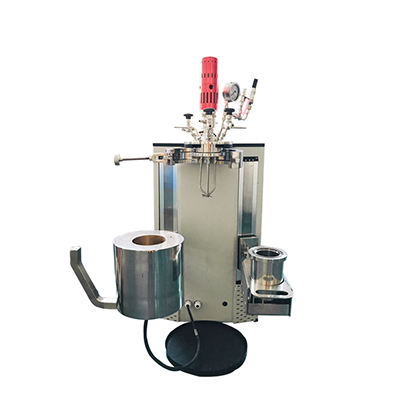

    超高溫高壓反應釜

    高溫高壓反應釜用于金相掛片在超高溫高壓條件下環境模擬。

    超高溫高壓反應釜

    一、概  述

    高溫高壓反應釜用于金相掛片在超高溫高壓條件下環境模擬。

    二、主要技術參數

    (1)、加熱溫度:室溫~1050℃,控溫精度≤0.5%±1d

    (2)、釜體耐壓:25MPa,壓力顯示精度±0.01MPa

    (3)、釜體容積:500-5000ml;

    (4)、儀表精度:±1℃

    (5)、恒溫時間:≥100h

    三、裝置主要組成

    該反應釜結構主要包括:高溫反應釜體、中頻加熱系統、溫度控制系統、脫氣儀系統、制冷系統、壓力檢測、安全控制、電子電路、控制系統等。

    (1)、高溫反應釜體:包括高溫高壓筒體、筒體頂蓋、耐溫錐型密封圈、樣品杯、四通通閥等組件。釜體材料選用高溫合金材料制作,本材料強度高、耐溫性能好。釜體設有進、出口和壓力檢測口,堵頭設計為自封式結構,密封可靠,拆卸方便。樣品室內設有樣品架(放置金屬掛片使用),設計方便,便于放樣、取樣,與頂蓋連接設計有特殊三通閥門與之相連。整個釜體安裝在特制工作臺上保溫套、加熱圈設有鎖緊裝置,上下可任意調節。反應釜結構圖見“高溫高壓反應釜結構示意圖"。

    (2)、中頻加熱系統:輸入電壓 三相380V/50-60Hz,最大輸出振蕩功率40KVA,輸出振蕩頻率,16-20KHz,輸出振蕩電流20-60A連續可調,最大輸出功率40KW,安全保護空氣開關,中頻冷卻水高溫高壓反應釜冷卻水,水流小或斷水,停電時,中頻能自動關閉,來電時不再接通電源。負載連續率80%,4m2熱交換器一臺,20T冷卻塔一臺。

    通過微機進行時間控制(100小時以上),設定時間終止中頻自動停止,自動關閉中頻電源,當循環水停止或水壓低時,同時關閉中頻電源。

    (3)、溫度儀表控制:測量精度≤0.5%±1d,信號輸出4-20mA,測量范圍為室溫-1500℃。工作電源50Hz 220VAC±10%,可控硅驅動,顯示分辨率0.1℃。

    (4)、循環水系統:主要由循環水泵兩臺,4m2熱交換器一臺,20T冷卻塔一臺,循環水系統進出口尺寸盡量一致。

    (5)、壓力檢測:采用高溫壓力傳感器,測量(外加冷卻水)。儀表數字顯示,分辨率±0.01MPa。

    (6)、安全控制:超溫、超壓、斷電保護措施。壓力超過設計壓力時有報警提示,自動切斷電源停止加熱,自動安全卸壓。卸壓方式采用膜片式安全閥或者閥桿式膜片控制閥。

    (8)、電子電路:包括電源、壓力控制、溫度控制、安全控制,可手動儀表控制和微機控制??刂屏鞒桃姼綀D:“高溫高壓反應釜控制流程圖"。

    五、主要技術特點:

    (1)、高溫合金材料,具有耐高溫(1100℃)、耐腐蝕。

    (2)、密封機構為自閉式,拆裝方便,密封性能可靠。

    (3)、系統溫度壓力保護可靠。
