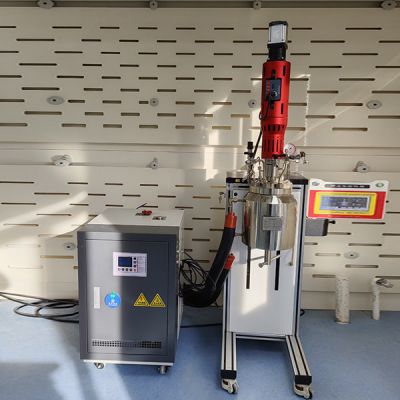

尼龍聚酰胺高壓釜

產品特點

Product Features

該項目主要包括：主反應釜（材質316L不銹鋼一套）、控溫模塊、氣體穩壓模塊、過程進料模塊、攪拌模塊、控壓模塊、冷凝模塊、升降模塊，遠程通訊模塊。

該項目系統設計溫度：320℃,使用溫度：室溫-300℃，系統設計壓力:3.5MPa，使用壓力：-0.1-2.5MPa；

設計目標為貴方建立高質量高水平的，適應于氣液高溫反應試驗裝置。裝置的整體水平要求數據精確度及重復性好，安全可靠并能長周期穩定運行。

     該項目集成系統：

  ?主反應釜：2L油浴外循環加熱, 材質316L不銹鋼，螺栓螺母結構；

  ?攪拌模塊：磁力耦合攪拌0-500r/min，磁力耦合攪拌；

  ?控溫模塊：溫控機---油浴外循環加熱；

  ?升降模塊：電動升降，釜蓋固定、釜體電動升降；

?冷凝模塊：磁力耦合攪拌器冷凝；

    ?電氣控制模塊：遠程通訊，數據導出，連鎖報警，定時控溫。

有效容積：2L;                  與物料接觸材質：316L不銹鋼；

設計壓力：3.5MPa；             使用壓力：-0.1-2.5MPa；

設計溫度：320℃；              釜內溫度：RT-300℃；

釜蓋密封：金屬石墨墊；         攪拌密封：磁力耦合密封（機械攪拌）；

攪拌槳：下錨式+上推進式攪拌槳，且可拆卸；

電機：伺服電機(高粘度)；       攪拌轉數：0-500r/min；

加熱方式：油浴外循環加熱；     加熱器：溫控機（僅加熱功能）；

進出氣閥：進氣閥、出氣閥（口徑變大）、真空口；

固液加料口：DN10絲堵螺帽；    真空泵：進口/國產；

測溫裝置：釜內測溫（測溫管壁加厚）、油浴測溫；

壓力裝置：壓力傳感器+真空計；  安全裝置：爆破片/比例卸荷閥；

放料口：DN10絲堵（配加熱器）； 口模：2-3mm多孔；

扭矩傳感器：0-10 NM；          錐形底：帶加熱器；



釜體開口：

1、釜蓋：進氣閥、出氣閥（帶取料管道）、真空口、固液加料口、攪拌槳口、測溫口(測溫套管加厚)、真空計口、壓力傳感器口、軸冷卻水進口、軸冷卻水出口；

2、釜體：測溫口、進油口、出油口、DN10下放料口絲堵（配加熱器）；

主要部件清單

序號	名稱	規格	數量	備注
1	反應釜	2L,油浴加熱，材質316L不銹鋼	1
2	針形閥	卡套接頭尺寸1/4，材質316L不銹鋼	2	上海析鈦
	球閥	卡套接頭尺寸1/4，材質316L不銹鋼	1	上海析鈦 防止出氣、抽真空時候堵塞
3	熱電偶	K型， 美國歐米伽	2	釜內測溫、油浴測溫
4	比例卸荷閥/爆破片	防爆裝置	1	上海析鈦/大連理工防爆片
5	壓力表	-0.1-4Mpa 徑向：有油 表盤直徑：60mm  M14*1.5外螺紋	1	國產
6	壓力傳感器	負-0.1-4Mpa ，4-20mA, 材質316L不銹鋼，美國AST	1	國產
7	攪拌器	磁力耦合攪拌器，材質316L不銹鋼，研途自制	1
8	攪拌槳	上推進下錨式攪拌槳，材質316L不銹鋼	1
9	扭矩傳感器	DYN200；范圍：0-10N.M		蚌埠大洋傳感器
10	手持真空計	德圖testo552：手持式
11	攪拌電機	大功率伺服電機	1	松下伺服電機
12	固液加料口	DN10，材質316L不銹鋼	1
13	升降裝置	研途自制	1	釜蓋固定、釜體升降
14	電源線	220V/15A	1
15	保險絲	220V/10A	1
16	溫控機	高溫定制	1	整套控制集成在反應釜的控制系統
17	內置電控柜	研途自制	1
18	框架	含電動裝置，鋁鎂合金框架和不銹鋼面板，研途自制	1
19	下出料口	DN10絲堵（帶加熱器），無死角，材質316L不銹鋼	1	放料帶加熱
20	釜體底部			錐形底
21	減速機	1：4		應對高粘度
22	拋光	精拋光
23	水槽			冷卻物料成型
24	切粒機	LQ-25		南京
25	真空泵	RV5		英國愛德華 進口泵
26	密封圈	金屬石墨墊	2
27	軸冷卻橡膠管			客戶自配
28	扳手	304不銹鋼	1	隨機配件
29	合格證、說明書		1

產品優勢

Product Advantage

特別介紹：
觸摸屏反應釜系列具有7英寸LED觸摸屏、雙控雙顯溫模式、遠程擴展功能、設有MODBUS 通訊協議、上位機軟件（數據導出以Excel表格形式保存）、釜內溫度-時間曲線、加熱器溫度-時間曲線、電機轉數-時間曲線、壓力-時間曲線、電流-時間曲線（隨時可調出歷史數據查詢）；釜體帶有快插式壓力傳感器、哈氏合金防爆片安全泄壓、研途儀器定制高溫高壓針型閥、進口K型測溫度裝置；同步實現超溫超壓連鎖預警設置，時刻為實驗安全保駕護航。主屏幕實時顯示整體設備各項數據以及設備各部件實時情況；該系列反應釜設有密碼保護防止無關人等誤操作使用，僅限實驗者本人及相關課題組員知曉（密碼在說明書中有文字記錄）；
優勢具體功能如下：
（1）LED觸摸屏控制及顯示所有設備參數,可隨時調出歷史參數曲線；
（2）報警功能：溫度、壓力預警功能，超溫、超壓報警自斷電保護。
（2）輸入采用數字校正系統，內置熱電偶和熱電阻非線性校正表格，測量精確穩定
（3）采用先進人工智能調節算法，無超調支持程序控溫方式；控制器具備自整定AT功能；
（4）定時功能：可以根據不同的使用條件進行定時控制；
（6）數顯功能：數字化顯示轉速、內溫、外溫、時間等均可數顯以及設置。
永磁渦流傳動技術并非只是簡單地利用磁體的同性相斥、異性相吸的原理，它是傳動技術、材料技術、制造技術的集成；研途自主研發的磁力耦合驅動器可達到靜密封、耐高壓、無泄漏的效果。通過電機(或電機減速機)帶動外部永久磁體的轉動，同時耦合驅動封閉在隔離套內的另一組永久磁體及轉子作同步旋轉，從而無接觸、無磨擦地將外部動力傳送到內部傳子，實現攪拌的目的，釜內的壓力是由耐壓可靠的隔離套來承受的，隔離套與釜體構成一個封閉密封腔，使釜內介質處于完全封閉狀態。

主要參數

Main Parameter

型號	YT-S/A-F/K/Y-P/T-(100\250\500\1000\2000—100L)
容積	100ML/250ML/500ML/1000ML/2000ML---100L
材質	標配316L不銹鋼（可定制304、C276、B-2、鋯材、因科鎳-600）
攪拌方式	機械攪拌
釜蓋結構	法蘭結構/快開/一鍵快開      三種可選
密封方式	墊片密封/O型圈自密封（全氟醚）
加熱方式	電加熱器； 一體澆筑成形電加熱爐加熱效率是普通加熱的5-8倍左右， 經久耐用，控溫精準，最高速率可達到10℃/min； 可選油浴加熱或者外接油浴外循環加熱
加熱功率	1000W-1600W   （可定制更高功率）
設計溫度	350℃         （可定制超高溫）
使用溫度	RT-300℃      （可定制超高溫）
控溫精度	±1℃         （無強吸放熱情況下）
設計壓力	16MPa         （可定制超高壓）
使用壓力	10MPa         （可定制20MPa、30MPa）
爆破壓力	12.5MPa
控制方式	研途儀器自主開發控制模塊操作簡便,PID自整定控溫精準
報警功能	超溫、超壓報警自斷電保護
攪拌功率	60W-150W
攪拌轉速	100-1500r/min
擴展功能   （選配功能）	1、 等壓加料功能   反應過程中進液相物料（控總量） 2、 高壓進料泵     反應過程中進液相物料（精確控制流速） 3、 氣體質量流量計 精確計量氣體累積流量、瞬時流量 4、 內置冷卻盤管   可實現釜內快速降溫 5、 過程取樣 功能  反應過程中快速取樣分析 6、 冷凝器         實現冷凝回流或者回收功能 7、 連接色譜等功能 8、 連接電腦記錄數據分析

管口表

Nozzle Table

序號	名稱	數量	尺寸規格	用途
1	氣相口	2	M12-1/4mm	裝氣相針形閥
2	壓力表爆 破片口	1	M12-1/4mm	裝壓力表/比例卸荷閥及安全爆破裝置
3	攪拌口	1	M16	裝磁力耦合攪拌器
4	測溫口	1	M12-3mm	裝溫度傳感器
5	加料口	1	待定	裝加料管口(部分容積有)
6	待裝載
7	待裝載
8	待裝載
